高亮LED灯箱/面板检查/机器视觉/均匀高亮

特點
①．　　　　　　　本產品為高亮度ＬＥＤ燈箱。
②．　　　　　　　對應輸入電壓為ＡＣ１００－２４０Ｖ。
③．　　　　　　　持續點燈可獲得穩定的照度。
④．　　　　　　　可切換６種不同顔色穩定的光。
⑤．　　　　　　　通過產品正面控制板的各種按鍵進行內部控制。
⑥．　　　　　　　可通過并行接口通訊、ＲＳ２３２Ｃ通訊、ＬＡＮ　通訊進行外部控制。
⑦．　　　　　　　面板上蓝色ＬＣＤ１２８６４顯示燈箱正在工作的狀態。
　　▼控制模式一覽

控制模式	模式顯示	調光值	溫度顯示
按鍵控制模式	Ｍａｎｕａｌ－Ｍｏｄｅ	１０１段位（０～１００）	０．０～９９．９［℃］
並行接口通訊模式	ＩＯ－Ｍｏｄｅ	２５６段位（０～２５５）
ＲＳ２３２Ｃ通訊模式	ＲＳ２３２Ｃ－Ｍｏｄｅ	２５６段位（０～２５５）
ＬＡＮ通訊模式	ＬＡＮ－Ｍｏｄｅ	２５６段位（０～２５５）

※優先級：並行接口　　＞　　ＲＳ２３２Ｃ　　＞　　ＬＡＮ通訊　　＞　　按鍵控制
※電源啟動時自動重置為按鍵控制模式。
▼出光顔色參數一覽

出光顔色	屏幕顯示	内部控制值	波長
白色	Ｗｈｉｔｅ	０ｘ０１
紅色	Ｒｅｄ	０ｘ０２	６４０～７５０
綠色	Ｇｒｅｅｎ	０ｘ０３	４８０～５５０
藍色	Ｂｌｕｅ	０ｘ０４	４５０～４８０
橘色	Ｏｒａｎｇｅ	０ｘ０５	６００～６４０
黃色	Ｙｅｌｌｏｗ	０ｘ０６	５５０～６００

　▼按鍵調光與外部調光的關係
按鍵控制模式下的調光為１０１段位調光（０～１００）、
外部控制模式下（並行接口通訊、ＲＳ２３２Ｃ通訊、ＬＡＮ通訊）的調光為２５６段位調光（０～２５５）。
按鍵控制模式下的最大值１００與外值控制模式下的最大值２５５　其調光值（亮度）是一樣的。

模式優先及級	模式	屏幕亮度顯示
１	並行接口	０～１００
２	ＲＳ２３２Ｃ
３	ＬＡＮ通訊
４	按鍵控制

▼按鍵調光與外部調光的換算公式
※按鍵調光／１００　　＝　　外部調光／２５５
　▼警報形式

報警類別		報警條件	數字顯示器的顯示內容	報警時的限制事項	警報的解除方式
名稱	內容	報警條件	數字顯示器的顯示內容	報警時的限制事項	警報的解除方式
ＡＬ１	ＬＥＤ斷路	ＬＥＤ光源線路斷路	數字顯示器顥示「ＡＬ１」字樣	限制所有功能。	重啟電源開關。
ＡＬ２	溫度警報	ＬＥＤ溫度達到９５℃以上。	數字顯示器顥示「ＡＬ２」字樣	限制所有功能。	重啟電源開關。
ＡＬ３	溫度注意	ＬＥＤ溫度達到８５℃以上。	數字顯示器顥示「ＡＬ３」字樣	無限制。	ＬＥＤ溫度到警報解除值（８０℃）以下。
ＡＬ４	ＦＡＮ停止	任意一個ＬＥＤ冷卻用ＦＡＮ停止	數字顯示器顥示「ＡＬ３」字樣	無限制。	ＦＡＮ重新開始運作。

▼並行接口通訊輸入／輸出配置

Ｐｉｎ	名稱	輸入輸出	功能	電源式樣
１	ＬＥＤ＿ＯＮ　ＯＵＴ	ＯＵＴ	ＬＥＤ點燈信號	ＤＣ５～２４Ｖ（最大４０ｍＡ）
２	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
３	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
４	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
５	ＬＣ（Ｄ０）	ＩＮ	外部調光Ｂｉｔ０（２０）ＬＳＢ	ＤＣ０～２４Ｖ
６	ＬＣ（Ｄ１）	ＩＮ	外部調光Ｂｉｔ１（２１）	ＤＣ０～２４Ｖ
７	ＬＣ（Ｄ２）	ＩＮ	外部調光Ｂｉｔ２（２２）	ＤＣ０～２４Ｖ
８	ＬＣ（Ｄ３）	ＩＮ	外部調光Ｂｉｔ３（２３）	ＤＣ０～２４Ｖ
９	ＬＣ（Ｄ４）	ＩＮ	外部調光Ｂｉｔ４（２４）	ＤＣ０～２４Ｖ
１０	ＬＣ（Ｄ５）	ＩＮ	外部調光Ｂｉｔ５（２５）	ＤＣ０～２４Ｖ
１１	ＬＣ（Ｄ６）	ＩＮ	外部調光Ｂｉｔ６（２６）	ＤＣ０～２４Ｖ
１２	ＬＣ（Ｄ７）	ＩＮ	外部調光Ｂｉｔ６（２７）ＭＳＢ	ＤＣ０～２４Ｖ
１３	ＧＮＤ（ＩＮＴ）	ＯＵＴ	ＧＮＤ非絕緣用電源	ＤＣ０Ｖ（最大１００ｍＡ）
１４	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１５	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１６	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１７	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１８	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
１９	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２０	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２１	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２２	ＲＥＭＯＴＥ　ＣＨＡＮＧ	ＩＮ	遠程控制信號	ＤＣ０～２４Ｖ
２３	ＧＮＤ（ＩＮＴ）	ＯＵＴ	ＧＮＤ非絕緣用電源	ＤＣ０Ｖ（最大１００ｍＡ）
２４	ＯＮ／ＯＦＦ　ＩＮ（Ａ）	ＩＮ	外部ＯＮ／ＯＦＦ　入力（Ａ）	ＤＣ５～２４Ｖ
２５	ＯＮ／ＯＦＦ　ＩＮ（Ｋ）	ＩＮ	外部ＯＮ／ＯＦＦ　入力（Ｋ）	ＤＣ０Ｖ

▼ＲＳ２３２Ｃ通訊方式

電纜	十字電纜
通信速度	９６００ｂｐｓ
數據	８位
開始位	１位
停止位	１位
奇偶校驗	無
流量控制	無

▼ＲＳ２３２Ｃ通訊輸入／輸出配置

Ｐｉｎ	名稱	功能
１	ＣＤ	ＮＣ（未連接）
２	ＲＤ	收信
３	ＴＤ	送信
４	ＤＴＲ	ＮＣ（未連接）
５	ＧＮＤ	ＧＮＤ
６	ＤＳＲ	ＮＣ（未連接）
７	ＲＴＳ	ＮＣ（未連接）
８	ＣＴＳ	ＮＣ（未連接）
９	ＲＩ	ＮＣ（未連接）

▼ＬＡＮ通訊方式

規格	ＬＥＥＥ８０２．３為準（１０ｂａｓｅ－Ｔ）
接口形狀	ＲＪ－４５型８極接口，ＲＪ４５　状态指示灯，ＲＪ４５　接口内置隔离变压器，２ＫＶ　隔离
傳送速度	１０／１００Ｍ　ｂｐｓ
電纜	ＵＴＰ／ＳＴＰ　ＬＡＮ電纜、範疇３
端口數	１
四种工作模式	１：ＴＣＰ　Ｃｌｉｅｎｔ２：ＴＣＰ　Ｓｅｒｖｅｒ３：ＵＤＰ　Ｃｌｉｅｎｔ４：ＵＤＰ　Ｓｅｒｖｅｒ

命令名	指令數據（ＩＤ）	送信數據格式	應答數據格式※１
調光	０×５３	ＩＤ＋調光值（１ｂｙｔｅ）	①．　　　　　　　　正常狀態調光值（１ｂｙｔｅ）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　ＡＬ１、ＡＬ２發生後錯誤命令（０×６５）＋Ｅｎｄ　Ｃｏｄｅ
點燈	０×５８	只發送ＩＤ	①．　　　　　　　　點燈狀態點燈（０×７８）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　滅燈狀態滅燈（０×７９）＋Ｅｎｄ　Ｃｏｄｅ
			③．　　　　　　　　ＡＬ１、ＡＬ２發生後錯誤命令（０×６５）＋Ｅｎｄ　Ｃｏｄｅ
滅燈	０×５９	只發送ＩＤ	①．　　　　　　　　滅燈狀態滅燈（０×７９）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　ＡＬ１、ＡＬ２發生後錯誤命令（０×６５）＋Ｅｎｄ　Ｃｏｄｅ
狀態查詢（點燈／滅燈）	０×６Ｃ	只發送ＩＤ	①．　　　　　　　　點燈狀態點燈（０×７８）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　滅燈狀態滅燈（０×７９）＋Ｅｎｄ　Ｃｏｄｅ

▼控制命令一覽（ＮＯ２）

命令	指令數據（ＩＤ）	送信數據格式	應答數據格式※１
狀態顯示（報警情報）	０×８０	只發送ＩＤ	①．　　　　　　　　無報警Ｎｏ　Ａｌａｒｍ（０×３０）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　斷路檢出ＡＬ１（０×３１）＋Ｅｎｄ　Ｃｏｄｅ
			③．　　　　　　　　溫度警報ＡＬ２（０×３２）＋Ｅｎｄ　Ｃｏｄｅ
			④．　　　　　　　　溫度注意ＡＬ３（０×３３）＋Ｅｎｄ　Ｃｏｄｅ
			⑤．　　　　　　　　ＦＡＮ停止ＡＬ４（０×３４）＋Ｅｎｄ　Ｃｏｄｅ
狀態顯示（調光值）	０×５２	只發送ＩＤ	調光值（１ｂｙｔｅ）＋Ｅｎｄ　Ｃｏｄｅ
狀態顯示（溫度）	０×７４	Ｉ只發送ＩＤ	溫度整數部（１ｂｙｔｅ）＋溫度小數部（１ｂｙｔｅ）＋Ｅｎｄ　Ｃｏｄｅ
狀態顯示（全情報）	０×８８	只發送ＩＤ	點燈／滅燈（１ｂｙｔｅ）＋報警情報（１ｂｙｔｅ）＋調光值（１ｂｙｔｅ）＋　溫度整數部（１ｂｙｔｅ）＋溫度小數部（１ｂｙｔｅ）＋Ｅｎｄ　Ｃｏｄｅ
ＩＰ代碼設定	０×２３	ＩＤ＋ＤＨＣＰ有無（１ｂｙｔｅ）＋ＩＰ代碼（４ｂｙｔｅ）	①．　　　　　　　　正常狀態正常（０×４Ｆ）＋Ｅｎｄ　Ｃｏｄｅ
			②．　　　　　　　　異常狀態異常（０×５８）＋Ｅｎｄ　Ｃｏｄｅ
			③．　　　　　　　　ＲＳ２３２Ｃ通信狀態錯誤命令（０×６５）＋　Ｅｎｄ　Ｃｏｄｅ
查看ＳＷ版本	０×Ａ０	只發送ＩＤ	ＳＷ版本（１ｂｙｔｅ）＋　Ｅｎｄ　Ｃｏｄｅ ※版本代碼Ｖｅｒｓｉｏｎ　１．０．０：０ｘ６４（１００）Ｖｅｒｓｉｏｎ　１．２．５：０ｘ７Ｄ（１２５）

※１各命令應答數據終端均附加Ｅｎｄ　Ｃｏｄｅ（０×４３）。
▼按鍵控制方法

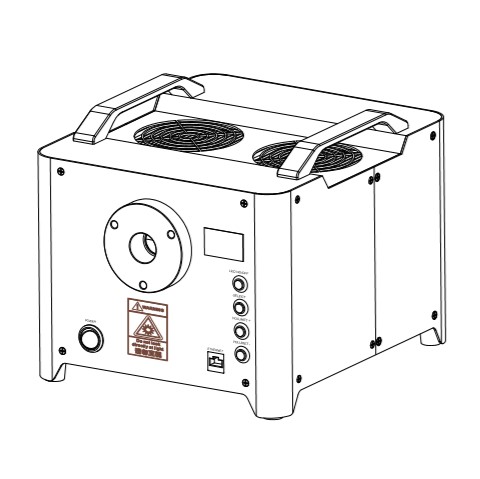

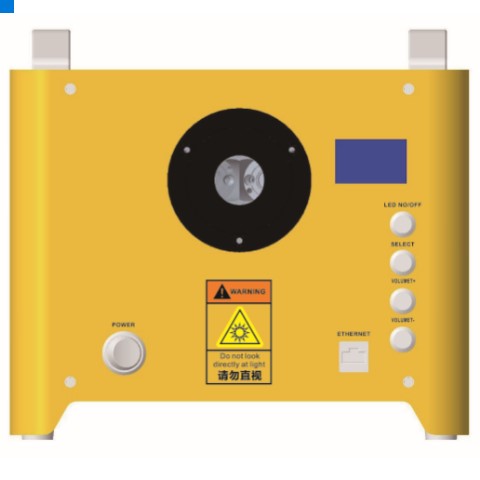

按鍵外觀如下圖
按鍵功能一覽表

ＮＯ：	按鍵名稱	按鍵作用	屏幕顯示
１	ＬＥＤ　ＳＷ	點燈／滅燈	ＬＥＤ　　ＯＮ／ＯＦＦ
２	ＳＥＬＥＣＴ	出光顔色選擇	Ｗｈｉｔｅ／　Ｒｅｄ／　Ｇｒｅｅｎ／　Ｂｌｕｅ／　Ｏｒａｎｇｅ／　Ｙｅｌｌｏｗ循環顯示
３	ＶＯＬＵＭＥＴ＋	光照强度調節增大	０～１００
４	ＶＯＬＵＭＥＴ－	光照强度調節減小	０～１００

（１）．　　　　　　發光波長
（２）．　　　　　　發光強度
（３）．　　　　　　ＬＥＤ期待壽命
（４）．　　　　　　光譜曲線
出廠前需進行以下測試全部合格方可出廠
（１）．　　　　　　外觀檢查
（２）．　　　　　　一般運作檢測
（３）．　　　　　　發光強度檢測
（４）．　　　　　　長時間連續運作檢測

　　特點

①．　　　　　　　本產品為高亮度ＬＥＤ燈箱。

②．　　　　　　　對應輸入電壓為ＡＣ１００－２４０Ｖ。

③．　　　　　　　持續點燈可獲得穩定的照度。

④．　　　　　　　可切換６種不同顔色穩定的光。

⑤．　　　　　　　通過產品正面控制板的各種按鍵進行內部控制。

⑥．　　　　　　　可通過并行接口通訊、ＲＳ２３２Ｃ通訊、ＬＡＮ　通訊進行外部控制。

⑦．　　　　　　　面板上蓝色ＬＣＤ１２８６４顯示燈箱正在工作的狀態。

　　▼
控制模式一覽

控制模式	模式顯示	調光值	溫度顯示
按鍵控制模式	Ｍａｎｕａｌ－Ｍｏｄｅ	１０１段位（０～１００）	０．０～９９．９［℃］
並行接口通訊模式	ＩＯ－Ｍｏｄｅ	２５６段位（０～２５５）
ＲＳ２３２Ｃ通訊模式	ＲＳ２３２Ｃ－Ｍｏｄｅ	２５６段位（０～２５５）
ＬＡＮ通訊模式	ＬＡＮ－Ｍｏｄｅ	２５６段位（０～２５５）

※　　優先級：並行接口　　＞　　ＲＳ２３２Ｃ　　＞　　ＬＡＮ通訊　　＞　　按鍵控制

※　　電源啟動時自動重置為按鍵控制模式。

▼
出光顔色參數一覽

出光顔色	屏幕顯示	内部控制值	波長
白色	Ｗｈｉｔｅ	０ｘ０１
紅色	Ｒｅｄ	０ｘ０２	６４０～７５０
綠色	Ｇｒｅｅｎ	０ｘ０３	４８０～５５０
藍色	Ｂｌｕｅ	０ｘ０４	４５０～４８０
橘色	Ｏｒａｎｇｅ	０ｘ０５	６００～６４０
黃色	Ｙｅｌｌｏｗ	０ｘ０６	５５０～６００

　▼
按鍵調光與外部調光的關係

按鍵控制模式下的調光為１０１段位調光（０～１００）、

外部控制模式下（並行接口通訊、ＲＳ２３２Ｃ通訊、ＬＡＮ通訊）的調光為２５６段位調光（０～２５５）。

按鍵控制模式下的最大值１００與外值控制模式下的最大值２５５　其調光值（亮度）是一樣的。

模式優先及級	模式	屏幕亮度顯示
１	並行接口	０～１００
２	ＲＳ２３２Ｃ
３	ＬＡＮ通訊
４	按鍵控制

▼
按鍵調光與外部調光的換算公式

※　　　按鍵調光／１００　　＝　　外部調光／２５５

　▼
警報形式

報警類別		報警條件	數字顯示器的顯示內容	報警時的限制事項	警報的解除方式
名稱	內容	報警條件	數字顯示器的顯示內容	報警時的限制事項	警報的解除方式
ＡＬ１	ＬＥＤ斷路	ＬＥＤ光源線路斷路	數字顯示器顥示「ＡＬ１」字樣	限制所有功能。	重啟電源開關。
ＡＬ２	溫度警報	ＬＥＤ溫度達到９５℃以上。	數字顯示器顥示「ＡＬ２」字樣	限制所有功能。	重啟電源開關。
ＡＬ３	溫度注意	ＬＥＤ溫度達到８５℃以上。	數字顯示器顥示「ＡＬ３」字樣	無限制。	ＬＥＤ溫度到警報解除值（８０℃）以下。
ＡＬ４	ＦＡＮ停止	任意一個ＬＥＤ冷卻用ＦＡＮ停止	數字顯示器顥示「ＡＬ３」字樣	無限制。	ＦＡＮ重新開始運作。

▼
並行接口通訊輸入／輸出配置

Ｐｉｎ	名稱	輸入輸出	功能	電源式樣
１	ＬＥＤ＿ＯＮ　ＯＵＴ	ＯＵＴ	ＬＥＤ點燈信號	ＤＣ５～２４Ｖ（最大４０ｍＡ）
２	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
３	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
４	＋１２Ｖ	ＯＵＴ	ＤＣ１２Ｖ　非絕緣用電源	ＤＣ１２Ｖ（最大６０ｍＡ）
５	ＬＣ（Ｄ０）	ＩＮ	外部調光Ｂｉｔ０（２０）ＬＳＢ	ＤＣ０～２４Ｖ
６	ＬＣ（Ｄ１）	ＩＮ	外部調光Ｂｉｔ１（２１）	ＤＣ０～２４Ｖ
７	ＬＣ（Ｄ２）	ＩＮ	外部調光Ｂｉｔ２（２２）	ＤＣ０～２４Ｖ
８	ＬＣ（Ｄ３）	ＩＮ	外部調光Ｂｉｔ３（２３）	ＤＣ０～２４Ｖ
９	ＬＣ（Ｄ４）	ＩＮ	外部調光Ｂｉｔ４（２４）	ＤＣ０～２４Ｖ
１０	ＬＣ（Ｄ５）	ＩＮ	外部調光Ｂｉｔ５（２５）	ＤＣ０～２４Ｖ
１１	ＬＣ（Ｄ６）	ＩＮ	外部調光Ｂｉｔ６（２６）	ＤＣ０～２４Ｖ
１２	ＬＣ（Ｄ７）	ＩＮ	外部調光Ｂｉｔ６（２７）ＭＳＢ	ＤＣ０～２４Ｖ
１３	ＧＮＤ（ＩＮＴ）	ＯＵＴ	ＧＮＤ非絕緣用電源	ＤＣ０Ｖ（最大１００ｍＡ）
１４	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１５	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１６	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１７	ＧＮＤ	ＩＮ	ＧＮＤ	ＤＣ０Ｖ（最大４０ｍＡ）
１８	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
１９	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２０	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２１	ＶＳＳ	ＩＮ	外部調光（共同）	ＤＣ０～２４Ｖ
２２	ＲＥＭＯＴＥ　ＣＨＡＮＧ	ＩＮ	遠程控制信號	ＤＣ０～２４Ｖ
２３	ＧＮＤ（ＩＮＴ）	ＯＵＴ	ＧＮＤ非絕緣用電源	ＤＣ０Ｖ（最大１００ｍＡ）
２４	ＯＮ／ＯＦＦ　ＩＮ（Ａ）	ＩＮ	外部ＯＮ／ＯＦＦ　入力（Ａ）	ＤＣ５～２４Ｖ
２５	ＯＮ／ＯＦＦ　ＩＮ（Ｋ）	ＩＮ	外部ＯＮ／ＯＦＦ　入力（Ｋ）	ＤＣ０Ｖ

▼
ＲＳ２３２Ｃ通訊方式

電纜	十字電纜
通信速度	９６００ｂｐｓ
數據	８位
開始位	１位
停止位	１位
奇偶校驗	無
流量控制	無

▼
ＲＳ２３２Ｃ通訊輸入／輸出配置

Ｐｉｎ	名稱	功能
１	ＣＤ	ＮＣ（未連接）
２	ＲＤ	收信
３	ＴＤ	送信
４	ＤＴＲ	ＮＣ（未連接）
５	ＧＮＤ	ＧＮＤ
６	ＤＳＲ	ＮＣ（未連接）
７	ＲＴＳ	ＮＣ（未連接）
８	ＣＴＳ	ＮＣ（未連接）
９	ＲＩ	ＮＣ（未連接）

▼
ＬＡＮ通訊方式

規格	ＬＥＥＥ８０２．３為準（１０ｂａｓｅ－Ｔ）
接口形狀	ＲＪ－４５型８極接口
傳送速度	１０Ｍｂｐｓ
電纜	ＵＴＰ／ＳＴＰ　ＬＡＮ電纜、範疇３
端口數	１
端口號	ＴＣＰ通訊：１０００ＵＤＰ通訊：２０００

※１各命令應答數據終端均附加Ｅｎｄ　Ｃｏｄｅ（０×ＡＡ）。

▼
按鍵控制方法

按鍵外觀如下圖

按鍵功能一覽表

ＮＯ：	按鍵名稱	按鍵作用	屏幕顯示
１	ＬＥＤ　ＳＷ	點燈／滅燈	ＬＥＤ　　ＯＮ／ＯＦＦ
２	ＳＥＬＥＣＴ	出光顔色選擇	Ｗｈｉｔｅ／　Ｒｅｄ／　Ｇｒｅｅｎ／　Ｂｌｕｅ／　Ｏｒａｎｇｅ／　Ｙｅｌｌｏｗ循環顯示
３	ＶＯＬＵＭＥＴ＋	光照强度調節增大	０～１００
４	ＶＯＬＵＭＥＴ－	光照强度調節減小	０～１００

出廠前需進行以下測試　全部合格方可出廠

（１）．　　　　　　外觀檢查

（２）．　　　　　　一般運作檢測

（３）．　　　　　　發光強度檢測

（４）．　　　　　　長時間連續運作檢測

产品规格

型號
驅動方式		定電流驅動方式
通道數
輸入電源		ＡＣ１００～２４０Ｖ（±１０％）
電源周波數		５０／６０Ｈｚ
消費電力（額定）		１００－３００Ｗ
構造	材料	ＳＥＣＣ
	適合光纖	玻璃光纖
	適合光纖直徑	φ８～２０ｍｍ	φ３～７ｍｍ
	正面控制板顏色	黃色
	重量
	冷卻方式	風扇氣冷　下面吸氣、上面排氣（內部風扇×２）
性能※１	照度
	色溫	６，５００Ｋ
	ＬＥＤ壽命	３０，０００時間※４

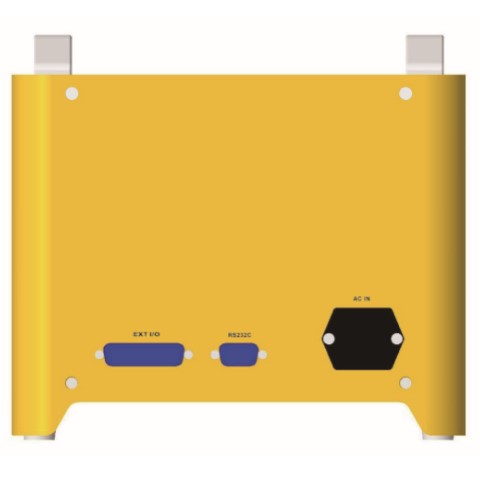

接口	輸入連接器	ＡＣ輸入３Ｐ插口ＥＮ６０３２０－１認證
	並行接口通訊	Ｄ－ＳＵＢ２５孔雌端子（ＲＤＢＤ－２５Ｓ－ＬＮＡ（５５）　電機製）
	ＲＳ２３２Ｃ通訊	Ｄ－ＳＵＢ９針雄端子（ＲＤＢＤ－９Ｐ－ＬＮＡ（５５）　電機製）
	ＬＡＮ通訊	ＲＪ－４５型８極接口
設置條件※５	運行溫濕度	溫度：０～４０℃、濕度：３０～８５％ＲＨ（無結露狀態）
	保存溫濕度	溫度：０～５０℃、濕度：３０～８５％ＲＨ（無結露狀態）
	高度	最大２０００ｍ
	污染度	２級
	設置範疇	種類Π
適合規格	ＣＥ標誌	－
環境規制		ＲｏＨＳ對應
附屬品※６		使用說明書×１電源線（ＡＣ１００－１２０Ｖ）　×１

※１　室內測量值。
※２　距光纖直徑為φ１２ｍｍ的光纜端面５０ｍｍ的位置測量的初期照度，　為參考值。
※３　距光纖直徑為φ６ｍｍ的光纜端面５０ｍｍ的位置測量的初期照度，　為參考值。
※４　從初期光量的１００％衰減到７０％的時間。（非保障值）
※５　污染度以及設置範疇請參閱國際規格ＩＥＣ６０６６４－１。
※６　若您需要外部控制的軟件，　請聯繫本社營業部。
